符合標準：GB/T2951.11-2008,IEC60811-1-1:2001

1 可自動測量電纜絕緣厚度，覆蓋國標要求的基本圖形（不少于25種），

并且可根據客戶要求開發新的測量類型和方法

2  有手動測量模塊，對于少量特殊的線纜，客戶可進行手動測量

3  測量范圍不小于0.5-130mm，讀數到達0.001mm。

4  可根據客戶的精度要求配置2-3套光學系統。

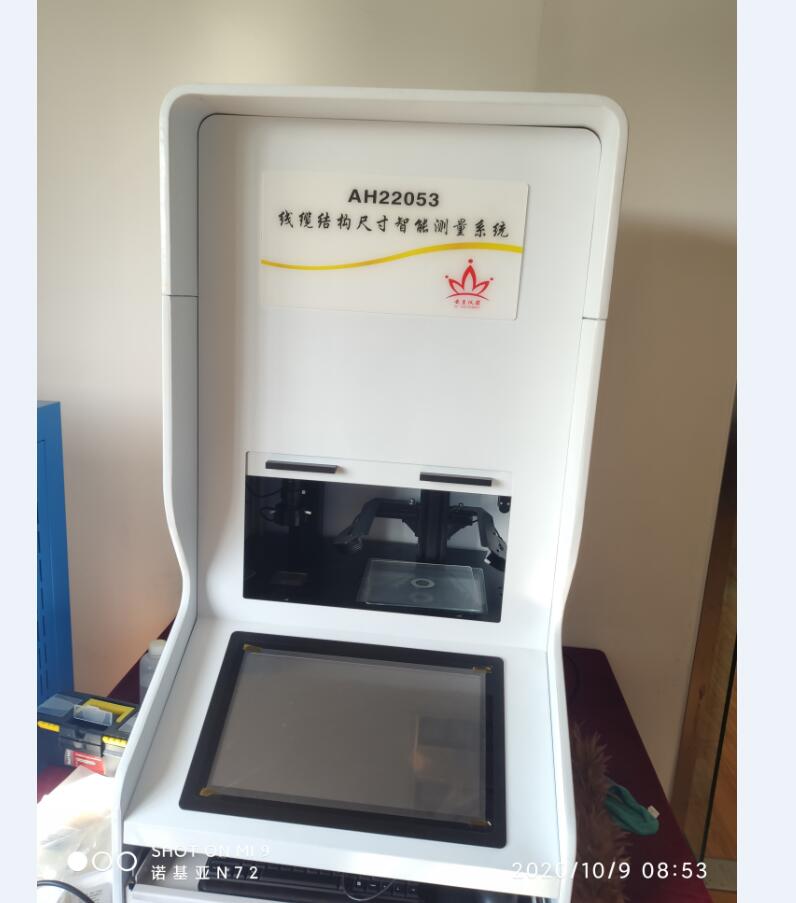

線纜結構尺寸智能測量系統/全自動投影儀/電線電纜全自動投影儀備注：

3套光學系統中包含一個5檔變倍率鏡頭，0.5-15mm直徑的線纜可以切換倍率，

     確保小微線纜可以得到適合的放大倍數，測量更加準確。

3套光學系統，則會合理分割測量范圍，以滿足測量的準確性。

5  鏡頭：?？低?，鏡頭芯片：索尼,鏡頭畸變率少于±1%。

6  測量結果重復性高，標準圓的測量結果誤差在10微米內。線徑15mm以內線纜樣品最小值和平均值測量結果偏差在10微米內，線徑大于15mm樣品，測量結果偏差在20微米以內。

7  封閉式箱體結構，減少環境光干擾。采用平行LED光源，被測物投影更準確，另外搭配上光源，方便測量不透明的多層結構樣品。

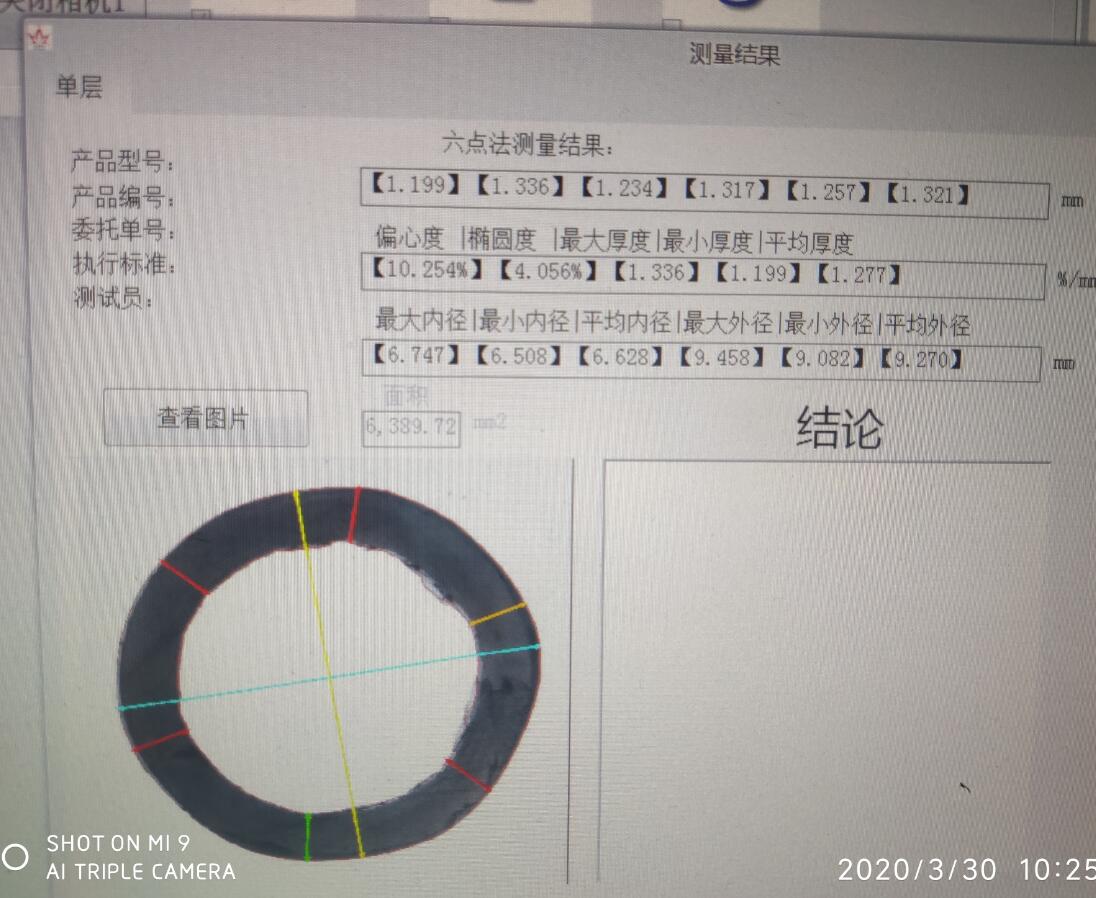

8  一鍵式測量，測量時間1~6s，自動得出所有測量點厚度的結果、最小最大內徑、最小最大外徑，并且自動計算最小厚度、最大厚度、平均厚度、偏心度、橢圓度、平均外徑、面積，最終會在測量圖形上標注測量點的位置、最小厚度、最大厚度、最小直徑和最大直徑的測量位置。

9  有建標系統，客戶可以預先在測量系統內部建立標準，測量時系統可根據標準對測量結果進行判斷，如果測量結果不合格，顯示哪個指標不合格。

10 測量結果可以保存到數據庫，客戶后期查詢測量結果，測量結果可以導出EXCEL表格。

備注：樣品切片應該平整，薄，無明顯瑕疵和毛刺，無明顯變形
