AH68018 電線電纜耐火試驗機

產品介紹：

耐火特性燃燒試驗裝置適用于GB/T19666-2019(阻燃和耐火電線電纜或光纜通則)內的GB/T19216.11-2003《在火焰條件下，電纜或光纜線路的完整性試驗》標準和IEC60331—1和-2：2018《在火焰條件下，電纜或光纜線路的完整性試驗 試驗裝置  火焰溫度不低于830℃的供火并施加沖擊》標準，（附錄A水噴淋試驗方法）水噴淋試驗僅針對燃燒特性代號為NS的耐火系列產品，為供火加機械沖擊的耐火試驗的附加試驗。和（附錄B水噴射試驗方法）水噴射試驗僅針對燃燒特性代號為NS的耐火系列產品，為供火加機械沖擊的耐火試驗的附加試驗。用于耐火電纜或光纜、在火焰條件下，其耐火特性參數的獲得和判定。也適用于IEC60331—1：2018  IEC60331-2：2018標準。

剛性柔性防火電纜耐火試驗機試驗標準：

?GB/T19666-2019

?GB/T19216.（11、21、23、25）-2021

?IEC60331—（1、2、11、21、23、25）：2018

?BS8491：BS6387 2008

?EN50200-2015

技術參數：

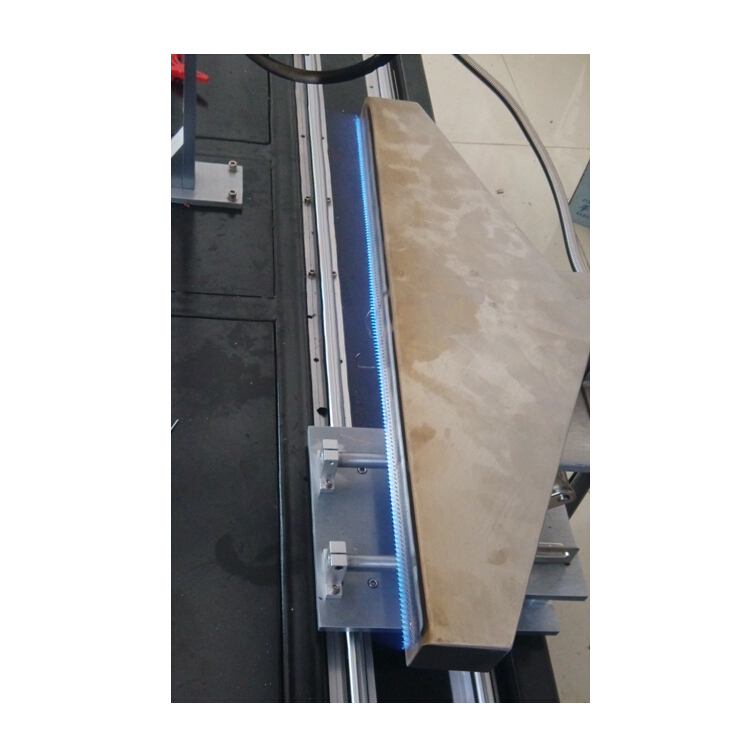

?燃燒器：500毫米的帶型噴燈（含文丘里混合器），燃燒器孔3排交錯排列孔,直徑：￠1.32中心距：￠3.2，燃燒器可上下、前后調節滿足與電纜水平和垂直距離的定位，燃燒器材質：不銹鋼

?耐火特性支架：對于直徑大于10mm由2個金屬環支架，中間長度大約300MM，對于直徑小于10mm實驗支撐金屬圓環內徑為150MM，環截面直徑為10±2MM，樣品架一端安裝有一個夾具固定試樣，另一端方便熱量沿試縱向傳遞

?耐火沖擊支架：

第一種沖擊試驗梯架由鋼材框架組成，為了適應不同尺寸電纜的試驗，試驗梯架上兩根位于中央的垂直鋼構件可以調節，試驗梯架長約1200mm和高約600mm，試驗梯架的總質量為（18±1）kg，如需要更重支架上應放置壓載物，四個橡皮襯套橡皮襯套的硬度為（50～60）肖氏A，

第二種沖擊試驗支架由不銹鋼方通制作，長度1000mm寬300mm和試驗壁板組成總重量為10KG.

沖擊棒直徑為（25±0.1）mm長為（600±5）mm低碳鋼圓組成，沖擊棒角度為 60°

? 樣品施加電壓：AC100V~1000V 可調

         ? 試樣短路擊穿電流 2A

?試樣維持電流10-260MA 可調

? 三相變壓器：380V，9KVA

?試樣短路、斷路停止供火并切斷電壓，軟件并有故障提示

?供火時間：0~999Min可調

?用于矯正火焰用的二支Ф1.5mm熱電偶及相應的便攜式測溫儀

?氣源的控制與調節：

EN50200-2015耐火試驗機空氣流量為質量流量計20~200L/Min可調，

丙烷流量為質量流量計2~20L/Min可調。

?控制方式：由電腦軟件控制操作，監控試驗過程中的電流、電壓

燃氣流量、試驗結果、曲線打印

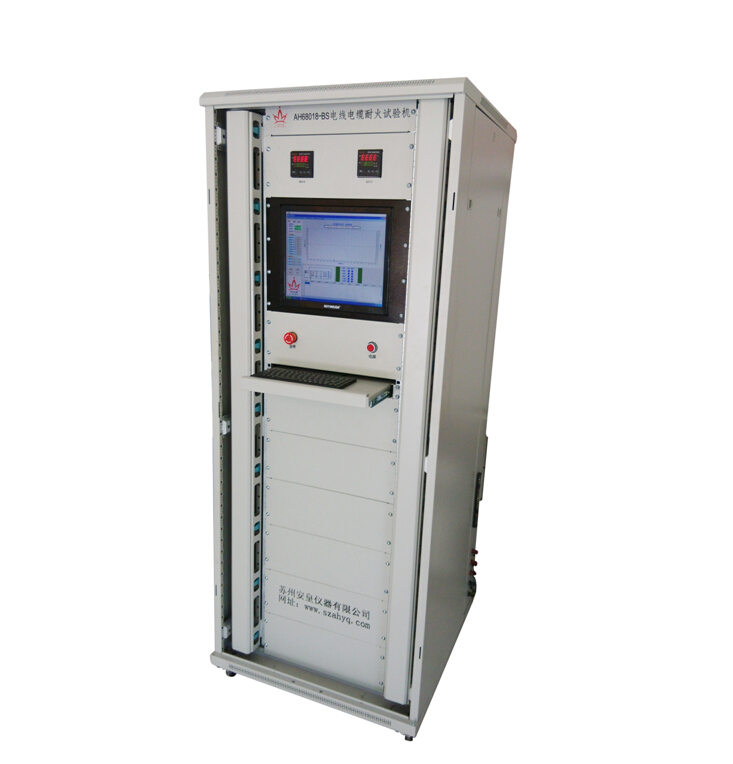

防火電纜耐火試驗機控制箱尺寸：800mm(w)x800mm(D)x1800(H)

EN50200耐火試驗試驗箱：3MX3MX3M(客戶選配)

?氣源：丙烷、空氣（客戶自備）
