AH38053 電纜料熱變形實驗裝置

產品簡介：本試驗裝置適用于GB8815-2008《電線電覽用軟聚氯乙烯塑料》試驗方法中規定的熱變形的測定。
產品詳細說明
技術參數：

總壓力：3.50±0.02N；

壓棒端部平面直徑：3.15±0.03；試驗壓縮架：6位。

試樣要求：Φ12mm的圓形片或邊長12mm的正方形。

試驗裝置：

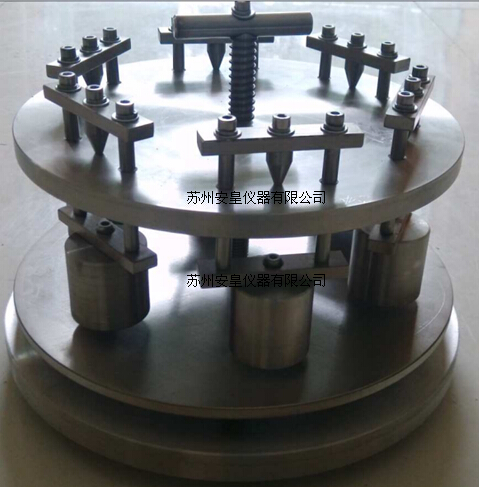

試驗裝置由固定支座〈1〉、活動試樣壓架〈2〉、旋轉試樣平臺〈3 〉和托盤〈8〉組成。

1.固定支座為試驗裝置的底座。

2.活動試樣壓架由圓柱形壓棒〈6〉和重錘框架〈7〉組成，其中：圓柱型壓棒端部為平面，直徑為3.15±0.03mm；重錘框架作用于圓柱型壓棒上的向下總壓力為3.50±0.02N。

3.旋轉試樣平臺（或稱水平支架）用于放置試樣和對活動試樣壓架起導向用，平臺上設有試樣限位擋片〈4〉；

4.托盤起到將活動試樣架升起和放下作用。

試樣:

試樣為直徑12mm的圓形片，或邊長12mm的正方形片，厚度為1.25±0.15mm。

試驗步驟：

1.在室溫下測量試樣加壓處的厚度。如果用千分表，應有適當大小的接觸點，而且只能對試樣施加輕微的壓力。

2.將托盤托住試樣壓架一同升起（約5mm左右）連同旋轉平臺（順時針）旋轉一定角度放下，圓柱型壓棒與旋轉試樣平臺分離，將試樣依次放在圓柱型壓棒正下方。

注：進行以下步驟時，試驗人員一定要帶上厚手套，避免高溫燙傷。

3.將試樣裝置放入烘箱內,放置位置無震動,保持溫度為120±2℃。

4.一小時后，轉動托盤，將活動試樣壓架輕輕放下壓住試樣。

5.再恒溫一小時，從烘箱中取出整個試驗裝置。在室溫下冷卻一小時，升起試樣壓架，取下試樣，立即用試驗開始時所用儀器測量試樣變形部分的厚度。

6.試驗結果的計算及評定:

熱變形Dt＝x100％

式中：d0——試樣原始厚度，mm；     d ——試樣試驗后厚度，mm.

試驗結果取兩個試樣的算術平均值。如果兩個試樣的偏差在10％以上，則試驗無效，應重新取試樣進行試驗.
