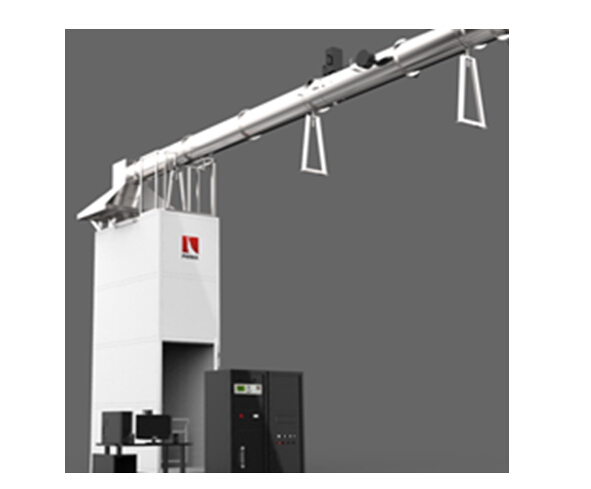

AH 68026電線電纜熱釋放速率測試裝置

產品介紹

本標準規定了在特定試驗條件下,對垂直安裝的成束電線電纜或光纜的火焰蔓延、熱釋放和產煙特性進行評價的試驗裝置和試驗方法。試驗時將電纜或光纜安裝在垂直標準梯上，采用規定的點火源點火，以此來評價電纜的燃燒行為和燃燒性能，通過試驗可以獲得電纜火災初起階段的燃燒數據，通過熱釋放速率的測試反映火焰沿電纜蔓延的危險性以及起火源對相鄰區域的潛在影響，通過煙密度測試體現起火區域能見度和煙氣對人身安全所帶來的危險。實驗可以得到電纜或光纜在特定燃燒條件下的火焰蔓延（FS），熱釋放速率（HRR），熱釋放總量(THR)，產煙速率(SPR)，產煙總量(TSP)，燃燒增長速率指數（FIGRA)，以及燃燒的滴落物/微料等特性

熱釋放率測試設備標準

GB/T 31248-2014 電纜或光纜在受火條件下火焰蔓延、熱釋放和產煙特性

EN 50399

 熱釋放率測試設備特點

  1. 燃燒室結構：鋼結構燃燒室，內壁為不銹板，外壁為A3鋼烤漆，填充礦棉保溫， 配備鋼梯到燃燒室頂，并在室頂安裝方鋼護攔，確定方便于房頂維護設備及提高安全性。

2. 由軸流式風機提供空氣供給，并由變頻器控制空氣供給量。

3. 不銹鋼吸煙罩及排煙管道（內徑400mm），美觀耐腐蝕。

4. 采用雙向探頭式測量差壓裝置，進口差壓傳感器，量程為0~500Pa。

5. 直徑為1.5mm的K型熱電偶.

6. 采樣管道配備三級過濾系統，保證進入分析儀的樣氣清潔，并配備限流與分流裝置，以保證進入分析儀的樣氣流量，以提高分析儀的精確性與使用壽命。

并配配采樣管道自清潔系統，減少管道堵塞機率，提高使用壽命

8、引燃源由一個進口帶型丙烷燃?xì)鈬姛艏昂瓦M(jìn)口文丘里混合器，其供火表面應為鉆有242個直徑為1.32mm孔徑的扁平金屬板，在噴火板兩側各開一排小孔，這些導向孔可保持火焰的穩定燃燒。

9.  MFC（質量流量控制器）可用來控制丙烷/空氣氣體流量，(選配)

10.采用可調焦的光源系統和采用進口硅光放大器的光接收系統;數據穩定，精確,并配有全自動控制的七級濾光校正機構，進行光路的自動校正。

11. 氣體分析儀可精確測量燃?xì)庵蠴2, CO2的濃度，分辨率為 0.01%

12.由變頻器控制管道風機調整管道排煙量的體積流速。

13.可選配全自動控制風速測量裝置測量管道內各點風速用以計算熱釋放速率的流速分子Kc值.（選配）

14.19寸標準機柜+電腦控制

15. PC+Labview專業軟件控制

16. 自動計算熱釋放速率（HRR），熱釋放總量(THR)，產煙速率(SPR)，產煙總量(TSP)，燃燒增長速率指數(FIGRA)，并實時顯示實驗過程中各項參數曲線。

 規格
